Inom området för hög-temperaturlegeringstillverkning kan valet av fel plåt leda till en tillverkningsmardröm eller för tidigt mekaniskt fel. För inköpschefer och designingenjörer är materialfelmatchning en stor smärtpunkt.
GH4145 Fel:Använder den höga-hårdhetenGH4145 (motsvarande Inconel X-750)för komplexa djupdragna-förbränningskammarbussningar kan leda till omedelbara sprickbildningar och kostsamma mögelskador.
GH3030 misstag:Använder den mycket duktilaGH3030för hög-fjädrar eller motorpackningar kan leda till omedelbar stressavslappning och systemläckor under belastning.
PåGnee Alloy, säkerställer vi säkerheten för din materiallivscykel genom att matcha metallurgiska material till dina delars specifika mekaniska funktioner.
Klicka för att få en GH3030 produktoffert

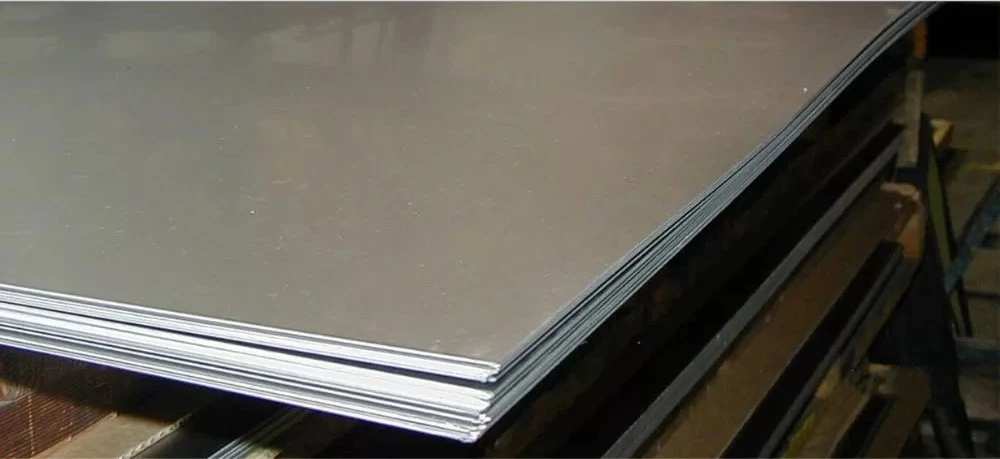

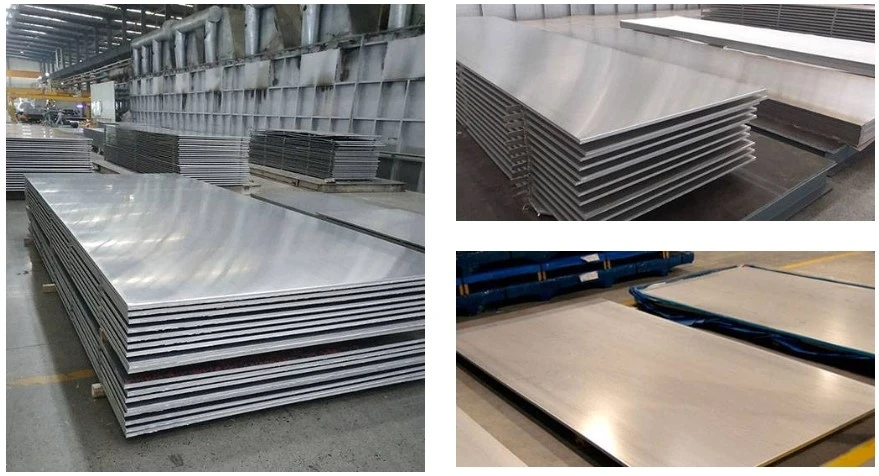

GH3030 vs GH4145 Högtemperaturbeständig nickellegeringsplatta
GH3030 vs GH4145 Högtemperaturbeständig nickellegeringsplatta
GH3030 och GH4145 är båda högt ansedda nickel--krom-superlegeringar, ofta använda i extrema miljöer. Däremot skiljer sig deras mikrostrukturer och ideala driftsparametrar avsevärt. GH3030 är en solid lösning-förstärkt legering, lämplig för oxiderande miljöer med låg-stress och hög-temperatur, med en maximal driftstemperatur på 800 grader; medan GH4145 är en nederbördsförstärkt-legering som har utmärkt mekanisk styrka och krypmotstånd, med en maximal driftstemperatur på 980 grader.
Vilka är komponenterna i GH3030?
GH3030 är en solid lösningsförstärkt hög-temperaturlegering, huvudsakligen sammansatt av nickel (Ni) och krom (Cr), med en enkel kemisk sammansättning. Dess typiska förhållande är 80 % nickel och 20 % krom.
1. GH3030 och GH4145 Materialöversikt
| Parameter | GH3030 | GH4145 |
|---|---|---|
| Materialtyp | Smidesnickel-baserad superlegering | Smidesnickel-baserad superlegering |
| Internationell motsvarighet | – | Inconel X-750 |
| Förstärkande mekanism | Solid-lösningsförstärkning(Cr + spår Ti) | Nederbördshärdning ( ′) |
| Produktformulär | Tallrik, remsa | Tallrik, remsa |
| Typiska applikationer | Förbränningskammare, ugnskomponenter, hög-temperaturslang | Gasturbinblad, fjädrar, fästelement, hög-temperaturstrukturkomponenter |
| Maximal drifttemperatur (belastning-lager) | ~800 grader | ~700 – 750 grader |
| Maximal drifttemperatur (oxidation) | ~1000 grader | ~980 grader |
2. Jämförelse av kemisk sammansättning av GH3030 och GH4145 (vikt%)
| Element | GH3030 | GH4145 (Inconel X-750) | Nyckelskillnad |
|---|---|---|---|
| Nickel (Ni) | Saldo (större än eller lika med 75,0) | Större än eller lika med 70,0 | Liknande |
| Krom (Cr) | 19.0 – 22.0 | 14.0 – 17.0 | GH3030 har högre Cr |
| Järn (Fe) | Mindre än eller lika med 1,5 | 5.0 – 9.0 | GH4145 har högre Fe |
| Titan (Ti) | 0.15 – 0.35 | 2.25 – 2.75 | GH4145 har mycket högre Ti |
| Aluminium (Al) | Mindre än eller lika med 0,15 | 0.40 – 1.00 | GH4145 innehåller Al |
| Niob (Nb) | – | 0.70 – 1.20 | GH4145 innehåller Nb |
| Kol (C) | Mindre än eller lika med 0,12 | Mindre än eller lika med 0,08 | Liknande |
| Mangan (Mn) | Mindre än eller lika med 0,70 | Mindre än eller lika med 1,00 | – |
| Kisel (Si) | Mindre än eller lika med 0,80 | Mindre än eller lika med 0,50 | – |
| Fosfor (P) | Mindre än eller lika med 0,030 | Mindre än eller lika med 0,015 | – |
| Svavel (S) | Mindre än eller lika med 0,020 | Mindre än eller lika med 0,010 | – |
| Koppar (Cu) | Mindre än eller lika med 0,20 | Mindre än eller lika med 0,50 | – |
| Kobolt (Co) | – | Mindre än eller lika med 1,00 | – |
3. Jämförelse av mekaniska-högtemperaturegenskaper hos GH3030 och GH4145
| Temp (grad) | Egendom | GH3030 | GH4145 |
|---|---|---|---|
| 500 | Draghållfasthet (MPa) | ~560 | ~950 |
| Utbyte (MPa) | ~250 | ~650 | |
| 600 | Draghållfasthet (MPa) | ~520 | ~850 |
| Utbyte (MPa) | ~240 | ~600 | |
| 650 | Draghållfasthet (MPa) | ~500 | ~750 |
| Utbyte (MPa) | ~230 | ~550 | |
| 700 | Draghållfasthet (MPa) | ~450 – 500 | ~650 |
| Utbyte (MPa) | ~220 | ~480 | |
| 750 | Draghållfasthet (MPa) | ~400 | ~550 |
| Utbyte (MPa) | ~200 | ~400 | |
| 800 | Draghållfasthet (MPa) | ~350 | ~450 |
| Utbyte (MPa) | ~180 | ~350 | |
| 850 | Draghållfasthet (MPa) | ~300 | ~350 |
| Utbyte (MPa) | ~150 | ~280 |
Klicka för att ladda ner PDF-filen GH3030 legering nu
Hur väljer man mellan GH3030 och GH4145?
Välj GH3030 (motsvarande Nimonic 75)
Välj GH3030 (motsvarande Nimonic 75)om följande villkor är uppfyllda:
Din applikation kräver utmärkt bearbetningsförmåga. Dess enfasiga austenitiska struktur gerStörre än eller lika med 35 %förlängning.

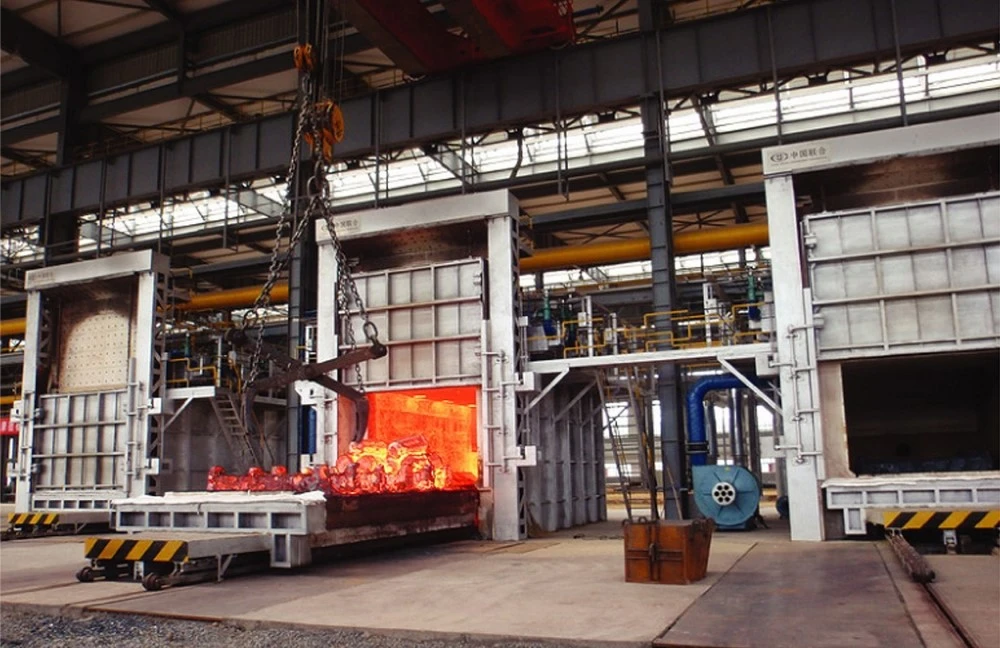

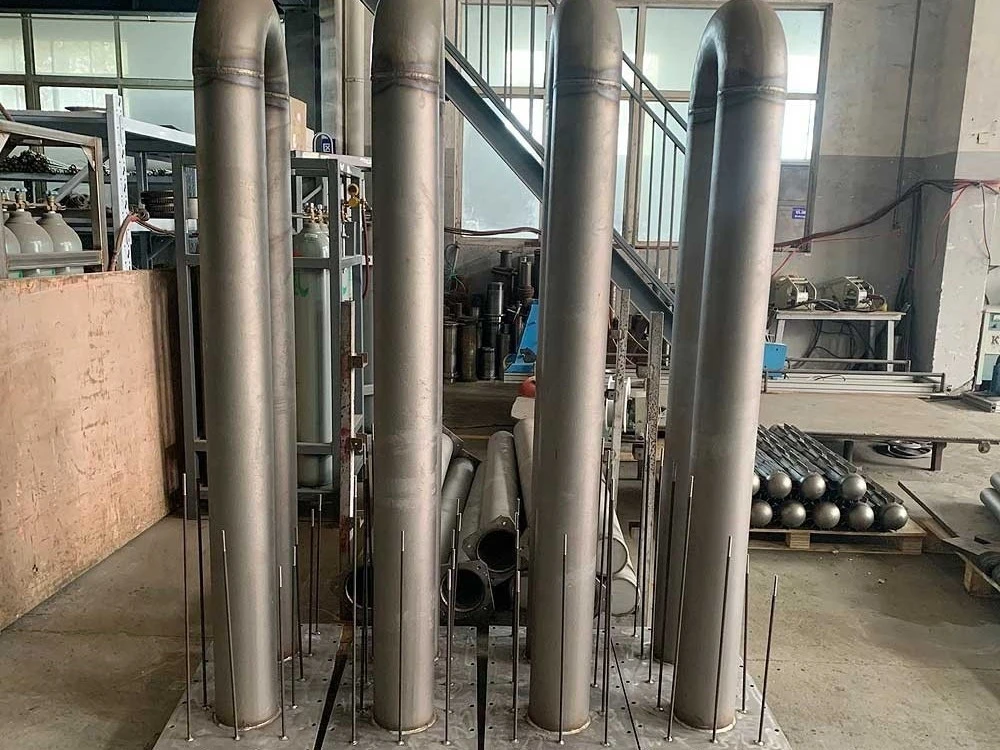

Bästa applikationerna:Industriella ugnsfoder, förbränningskammarbafflar, brandzonsköldar och strålningsrör.
bearbetbarhet:Idealisk för hög-hållfast djupdragning, kraftspinning och komplex sprickfri svetsning-.
Välj GH4145 (motsvarande Inconel X-750)
Välj GH4145 (motsvarande Inconel X-750)om följande villkor är uppfyllda:
Din design kräver utmärkt sträckgräns och motståndskraft mot värmeavslappning. Det är nederbörd härdat från aluminium och titan.

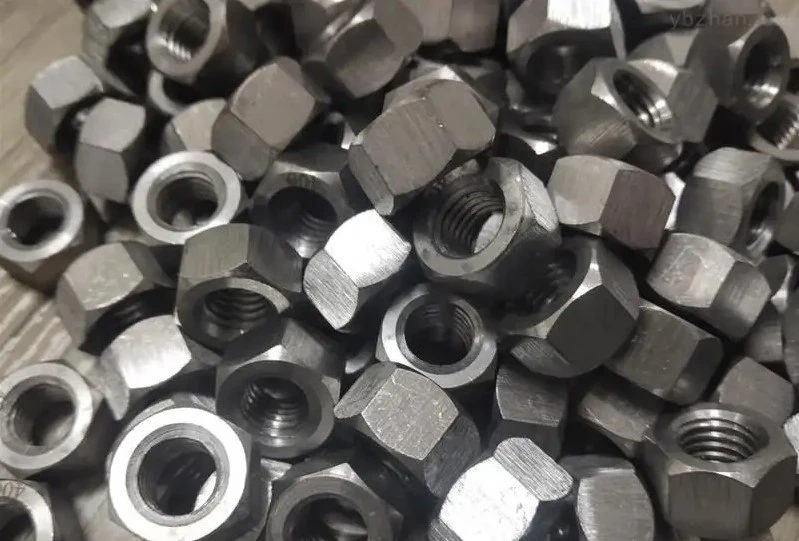

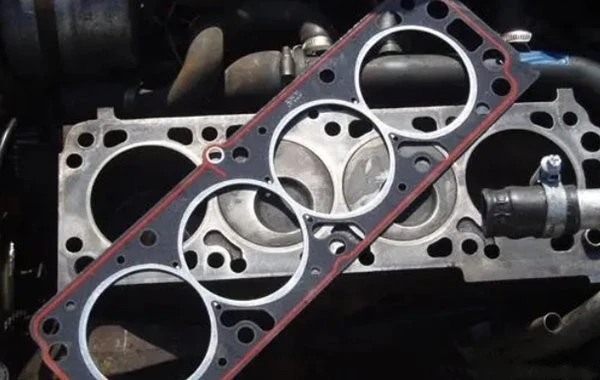

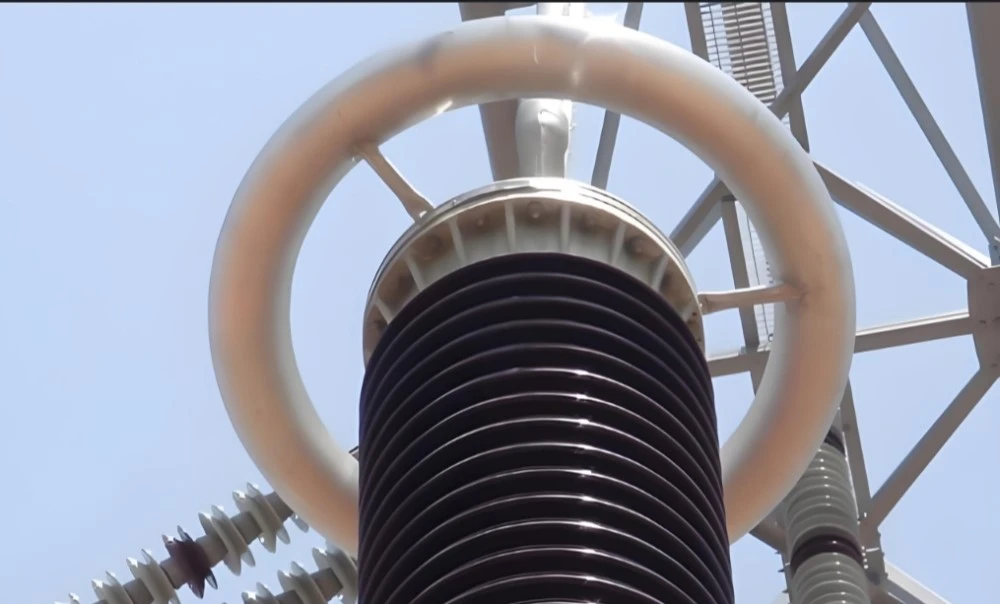

Bästa applikationerna:Hög-temperaturfjädrar, topplockspackningar för motorn, hög-konstruktionsringar och fästelement för flygindustrin.
Lastkapacitet:Bibehåller maximal styvhet även när standardlegeringar hänger.
6. GH3030 och GH4145 arkmått och specifikationer
| Parameter | GH3030-platta | GH4145-platta |
|---|---|---|
| Tjockleksområde | 0,5 – 50 mm | 0,5 – 25 mm (typiskt) |
| Breddintervall | 500 – 2500 mm | 500 – 1200 mm |
| Längdintervall | 1000 – 8000 mm | 1000 – 6000 mm |
| Tjocklekstolerans | ±5% – ±10% | ±5% – ±10% |
| Flathet | Mindre än eller lika med 3 mm/m | Mindre än eller lika med 3 mm/m |
| Ytfinish | AP, BA, CR, polerad | AP, BA, CR, polerad |
Vanliga plåttjocklekar
| Tjocklek (mm) | Tjocklek (in) | GH3030-applikation | GH4145-applikation |
|---|---|---|---|
| 0.5 – 1.0 | 0.020 – 0.040 | Värmesköldar, tunna foder | Fjäderlister, tunna komponenter |
| 1.0 – 2.0 | 0.040 – 0.080 | Kanaler, liners | Fästelement, tätningar |
| 2.0 – 4.0 | 0.080 – 0.160 | Motorkåpor, strukturella paneler | Turbinkomponenter, stöd |
| 4.0 – 10.0 | 0.160 – 0.400 | Tunga strukturella komponenter | Munstycken, konstruktionsdelar |
| 10.0 – 25.0 | 0.400 – 1.000 | Applikationer med tjocka plattor | Tunga-komponenter |
Kontakta oss för att anpassa GH3030-produkter för att passa dina projektdimensioner
Varför välja att köpa från Gnee Alloy?
✅️VIM + ESR Smältning:Vår dubbla-vakuumraffineringsprocess eliminerar inneslutningar, vilket säkerställer överlägsen utmattningslivslängd för båda kvaliteterna.
✅️Total spårbarhet:Varje beställning levereras med enSV 10204 3.1 MTCdokumenterar exakt värmeanalys och mekanisk paritet med internationella standarder.
✅️ Grossistlager:Stort lager av smidda och varmvalsade-plåtar från 1,0 mm till 30,0 mm redo förSnabb global leverans.
✅️Anpassad tillverkning:Vi erbjuder precisionsskärning och specialiserad åldringsvärmebehandling för att leverera delar färdiga för montering.

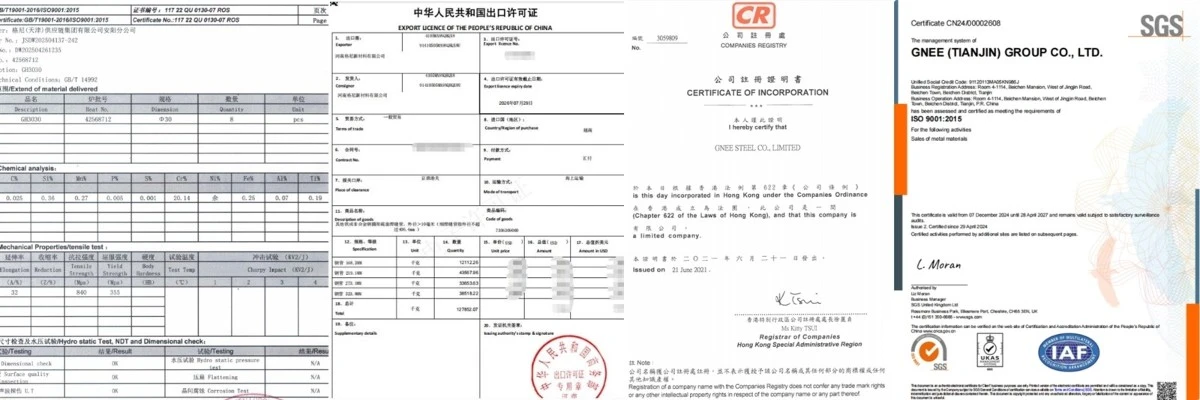

Gnee Alloy GH3030 certifikat
Gnee Alloy Produktförpackning
Alla produkter i rostfritt stål är:
✅️Förpackad i träpallar eller lådor
✅️Täckt med fuktsäker-omslag
✅️Märkt med värmenummer, standard och storlek
✅️Skickas över hela världen via havet, flyget eller express
Gnee Alloy GH3030 förpackning
Gnee Alloy produktionsutrustning och produkttestning
Kontakta oss nu för att få det senaste exportpriset för GH3030 2026
FAQ
F1: Kan GH3030 hantera samma oxidation som GH4145?
A: Egentligen,GH3030 överträffar ofta GH4145 i ren oxidationsbeständighetöver 800 grader eftersom dess högre innehåll av nickel och krom är mer stabil som en icke-åldrande matris. Välj bara GH4145 om du också behöver mekanisk lastkapacitet.
F2: Är GH4145 utbytbar med Inconel X-750?
A: Ja.GH4145 är motsvarande namn i det kinesiska GB-systemet som tillhör samma metallurgiska system som Inconel X-750 / UNS N07750.
F3: Vilken legering är bättre för stora industriella ugnsrullar?
A: GH3030är vanligtvis att föredra för statiska eller låga-lastrullar på grund av dessKostnadseffektiv-lösningoch icke-skalande yta. GH4145 är reserverad för hög-fjädrar inuti rullmekanismen.
F4: Erbjuder ni provkvantiteter för prototyppackningar?
A: Absolut. Vi stödjer FoU-innovation och erbjuderFlexibla MOQsför certifierade exemplar av båda legeringarna.
