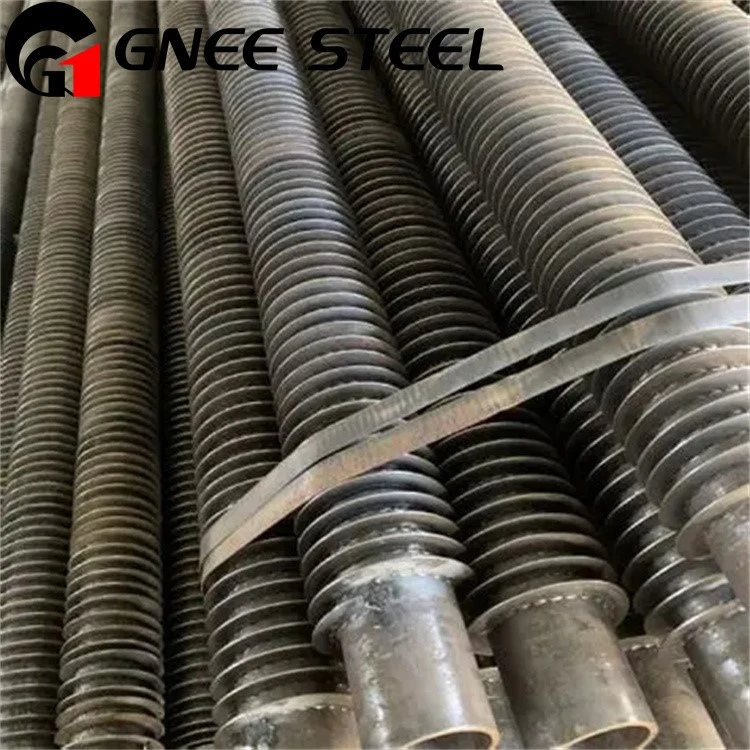

ASME SA312 TP321H hög-svetsade flänsrör är hög-värmeväxlarkomponenter gjorda av hög-kol, titan-stabiliserat rostfritt stål (321H) med flänsar svetsade på rörytan. De är lämpliga för applikationer med hög-temperatur och högt-tryck på grund av deras förbättrade-högtemperaturstyrka, krypbeständighet och utmärkta korrosionsbeständighet. Fenorna ökar värmeöverföringsytan avsevärt, vilket gör dem mycket effektiva i applikationer som kraftgenerering, kemisk bearbetning och olja och gas.
Vad är skillnaden mellan A312 och SA312?
ASME SA12-rör är en typ av tryckkärlsrör som är designade för hög-trycks-, hög-temperaturutrustning. Dessa rör ger utmärkt styrka och är resistenta mot böjning eller deformation under alla förhållanden. Denna klass av ASTM A312 sömlösa rör är en komponent med hög-hållfasthet som tillverkas genom en extruderingsprocess.
ASME SA312 TP321H Hög-Högfrekvenssvetsad (HFW) flänsad tub
ASME SA312 TP321H High-High Frequency Welded (HFW) flänsrör är en hög-värmeöverföringskomponent designad för extrema industriella miljöer. Den kombinerar den exceptionellt höga-temperaturstyrkan och korrosionsbeständigheten hos ASME SA312 TP321H rostfritt stål med den överlägsna termiska effektiviteten hos integrerat svetsade fenor. Detta gör det till en nyckellösning för krävande applikationer som kraftgenerering, petrokemikalier och processuppvärmning.
321H är ett austenitiskt rostfritt stål med hög-kolhalt: "H" betecknar den höga kolhalten (0,04–0,10 %), vilket ökar dess hållfasthet vid hög-temperatur. Viktigt legeringselement: titan (Ti). Detta är en avgörande stabilisator som förhindrar utfällning av kromkarbid vid höga temperaturer (450-900 grader / 842-1652 grader F), vilket i sin tur förhindrar sensibilisering och intergranulär korrosion.
Kemisk sammansättning(%)
| TP321H kemisk sammansättning (%) | ||||||
| Element | C | Si | Cr | Mn | Ni | Ti |
| Räckvidd | 0.04-0.10 | Mindre än eller lika med 0,75 | 17.00-19.00 | Mindre än eller lika med 2,00 | 9.00-123.00 | 4*C-0.7 |
Mekaniska egenskaper
| ASME SA312 TP321H Mekaniska egenskaper | |||
| Draghållfasthet | Avkastningsstyrka | Hårdhet | Förlängning |
| 515 MPa | Större än eller lika med 205MPa | Mindre än eller lika med 192HB | Större än eller lika med 35 % |
Motsvarande material avTP321H
| ASTM/AISI | UNS NR | SV | ISO | JIS | GOST |
| TP321H | UNS32109 | 1.4874 | X7CrNiTi18-10 | SUS 321H | 08Ch18N12T |
Fördelar med HFW flänsrör:
1. Starkare bindning: Metallurgisk fusionsteknik ger överlägsen motståndskraft mot vibrationer, termisk cykling och fenavskalning.
2. Högre effektivitet: Eliminerar luftspalter och flödesrester, vilket förbättrar värmeöverföringseffektiviteten med 5-15 % jämfört med valsade eller lödda flänsrör.
3. Materialflexibilitet: Kan svetsa olika metaller (t.ex. rostfritt stål till kolstål) utan att kräva duktilitet eller specifika legeringar.
4. Högre hållbarhet: Tål höga temperaturer (800-850 grader) och tryck utan att hårdlödningen mjuknar upp eller spänningsspricker.
5. Lägre livscykelkostnad: Hög-produktion och en 2-3 gånger längre livslängd minskar den totala ägandekostnaden.
ASME SA312 TP321H Hög-Frekvenssvetsade (HFW) flänsade rörapplikationer
1. Kraftproduktion: Pannöverhettare, eftervärmare, förvärmare och luftförvärmare i kol-kraftverk och kombinerade kraftverk. 2. Petrokemi och raffinering: Värmeväxlare i ugnar för katalytisk reformering, hydrokrackning och etylenpyrolys; matargaskylare.
3. Industriella ugnar: Konvektionssektioner, strålningsrör och spillvärmeåtervinningsenheter inom kemi-, stål- och glastillverkning.
4. System för återvinning av spillvärme: Fånga upp och återanvänd energi från hög-avgaser.
Tillverkning och konstruktion
Hög-elektrisk motståndssvetsning (HFERW): Lamellerna svetsas kontinuerligt till basröret med hjälp av hög-motståndssvetsning.
Svetsprocess: En hög-ström införs i kontaktytan på röret och fenan och värmer dem till deras smält- eller halvsmältpunkt. Tryck appliceras sedan, vilket fullbordar svetsen utan användning av flussmedel eller lod.
Konstruktion: Denna process skapar en stark, pålitlig och kontinuerlig termisk anslutning mellan röret och fenan, vilket maximerar värmeöverföringseffektiviteten.
